两种水压（1MPa，3MPa）可选
短时间水压超载宽裕能力可达1.3~1.5倍
| 型号（高端） | 单轴 | J11133/J11233 | J13133/J13233 | J14133/J14233 | J11134 | J13134 | J14134 |

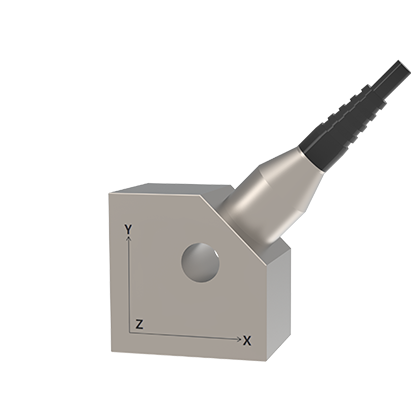

| 三轴 | J11538 | J13538 | J14538 | -- | -- | -- | |

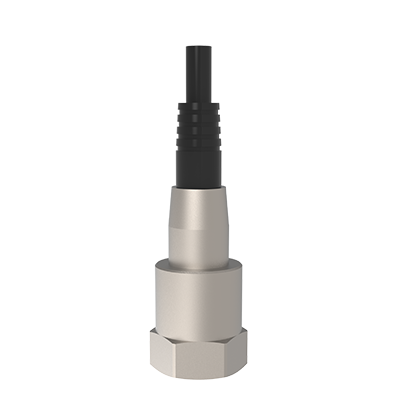

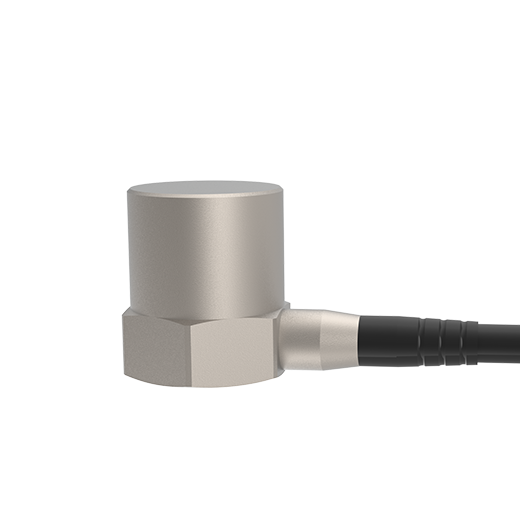

| 特征描述 | IP68，水下耐压 > 1MPa（短时间可 2MPa）；连体电缆单轴顶端/侧端及三轴向可选 | IP68，水下耐压 > 3MPa；连体电缆特殊防水 | |||||
| 外形尺寸mm | 单轴：六角xH | 11x27.5 | 11x27.5 | 11x27.5 | 13x31.5 | 13x31.5 | 13x31.5 |
| 三轴：LxLxH | 17x17x12 | 17x17x12 | 17x17x12 | -- | -- | -- | |
| 灵敏度（mV/g） | 10 | 50 | 100 | 10 | 50 | 100 | |
| 测量范围（g peak） | ±500 | ±100 | ±50 | ±500 | ±100 | ±50 | |
| 幅值线性 | ≤±1% | ||||||
| 宽频带分辨率（g rms） | 0.001 | 0.0002 | 0.0001 | 0.001 | 0.0002 | 0.0001 | |
| 频率范围 | ±5%（Hz） | 1~8 | 1~8 | 1~8 | 1~5 | 1~5 | 1~5 |
| ±10%（Hz） | 0.5~9 | 0.5~9 | 0.5~9 | 0.5~6 | 0.5~6 | 0.5~6 | |
| 安装谐振频率（kHz） | ≥61 | ≥26 | ≥26 | ≥18 | ≥18 | ≥18 | |
| 横向灵敏度 | ≤5% | ||||||
| 供电电源（VDC） | 18~30 | ||||||
| 供电电流（mA） | 2~20 | ||||||
| 输出阻抗（Ω） | ≤100 | ||||||
| 直流偏置电压（V） | 8~12 | ||||||
| 电噪声 功率谱密度 (μg/√Hz) | 10Hz | 120 | 60 | 12 | 120 | 60 | 12 |
| 100Hz | 40 | 20 | 4 | 40 | 20 | 4 | |
| 1000Hz | 30 | 15 | 3 | 30 | 15 | 3 | |
| 最大承受加速度值（g peak） | 2000 | 1200 | 800 | 400 | 2000 | 2000 | |
| 最大承受冲击值（g peak） | 3000 | 2000 | 1000 | 3000 | 2000 | 1000 | |
| 工作温度（℃） | -50~125 | ||||||
| 密封形式 | 激光焊接(防水等级IP68，水压1MPa/3MPa可选) | ||||||
| 敏感材料 | 高端 压电陶瓷/剪切 | ||||||
| 外壳材料 | 不锈钢 | ||||||
| 安装方式 | 单轴：M5内螺纹螺孔；三轴：通孔M4螺栓安装 | ||||||
| 重量（克） | 单轴 | 10 | 10 | 10 | 13.8 | 13.8 | 13.8 |
| 三轴 | 26 | 26 | 26 | -- | -- | -- | |
| 传感器输出形式 | 单轴：同轴水密连体电缆 + BNC；三轴：四芯水密连体电缆 +3xBNC | ||||||
| 电缆两端接头形式 | 单轴：连体电缆+BNC(500xx12) 三轴：连体电缆+3xBNC(500xx17)；连体+1/4"-28四芯接嘴（500xx15）；连体+一转三空头（500xx40） | ||||||
| 常用电缆选项 (电缆描述/型号) | * 单轴连体电缆+接头（适用水压1MPa)|连体-BNC：连体PU电缆（5002612） * 单轴连体电缆+接头（适用水压3MPa)|连体-BNC：连体高水压防渗透电缆（5005612） * 三轴连体电缆+接头（适用水压1MPa)|连体-3xBNC：连体PU四芯电缆（5005017） * 连体+1/4"-28四芯接头：连体PU四芯电缆（5005015） * 连体+空头：连体PU四芯电缆（5005040） | ||||||
| 标准附件 | ① M5安装螺钉（单轴向）/M5安装螺栓（三轴向）； ② a) 1MPa 水密型标配电缆+接头：连体5米PU防水电缆+接头；b) 3MPa 水密型标配电缆：连体高水压防渗透5米四芯电缆+接头 ③ 出厂校验报告 | ||||||
