IEPE电压输出，对地绝缘，冲击量程高达2万g
采用获得多项专利的全新结构设计
高刚性螺栓安装的三轴向冲击测量
| 型号（高端） | J10511 | J10518 | J10519 | J10512 | J10505 | J10509 | J10506 | J10536 | J10539 | J10535 | J10502 | J10503 | |

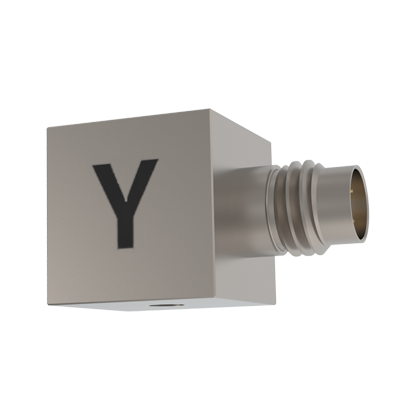

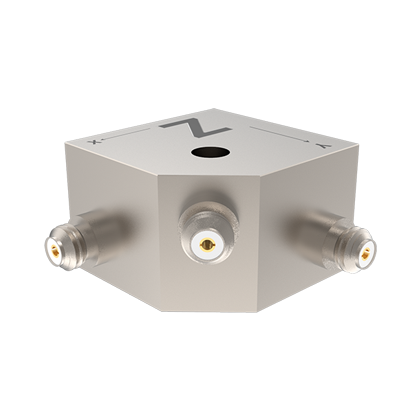

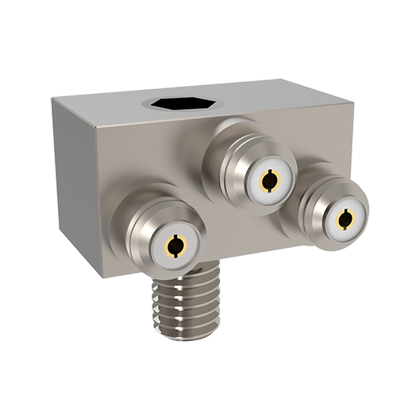

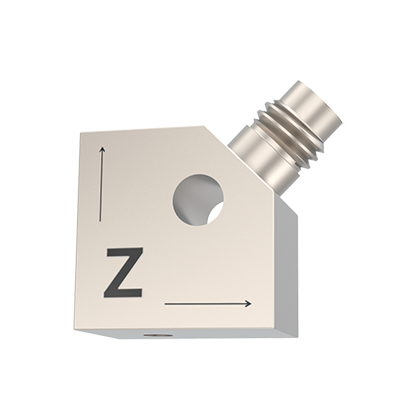

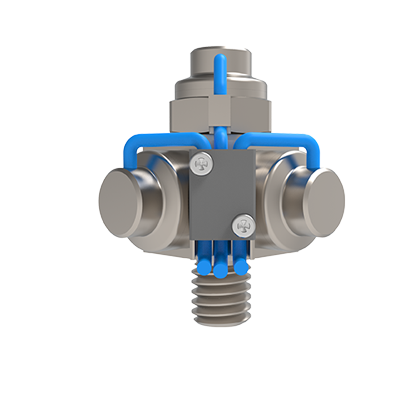

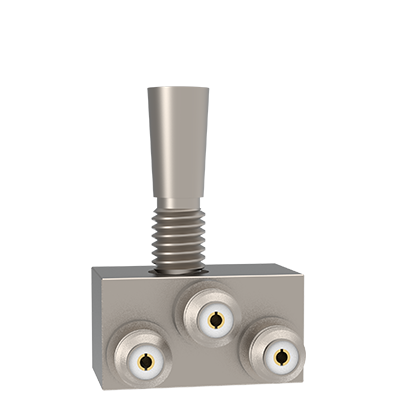

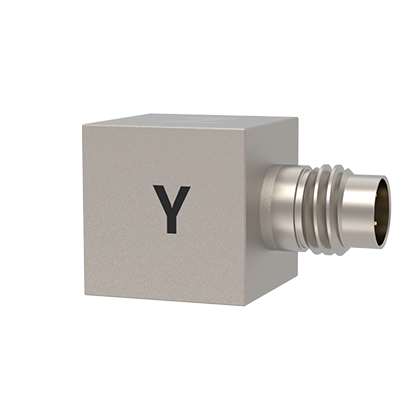

| 特征描述 | 不锈钢长方形，M4通孔圆锥安装螺栓，3xM5接嘴 | 钛合金四方形，M4通孔安装螺栓，3xM5接嘴 | 钛合金壳体，通孔安装螺栓，四芯接嘴输出 | 钛合金立方体外壳；四芯接嘴输出；粘接/螺钉安装 | 安装对地绝缘，整体高钢性设计 M6通孔圆锥安装螺栓 | ||||||||
| 外形尺寸mm(长x宽x高) | 20x13.5x11 | 20x13.5x11 | 15x15x10 | 15x15x10 | 15x15x10 | 15x15x10 | 15x15x10 | 9.5立方 | 10.8立方 | 10.8立方 | 26x11x34(三维) | ||
| 灵敏度（mV/g） | 0.25 | 0.5 | 1 | 2 | 0.5 | 1 | 2 | 1 | 1 | 2 | 0.25 | 0.5 | |
| 测量范围 (g peak) | ±20000 | ±10000 | ±5000 | ±2500 | ±10000 | ±5000 | ±2500 | ±5000 | ±5000 | ±2500 | ±20000 | ±10000 | |
| 幅值线性 (满量程) | ±3% | ±3% | ±1% | ±1% | ±3% | ±1% | ±1% | ±1% | ±2% | ±2% | ±3% | ±3% | |
| 宽频带分辨率(g rms) | 0.02 | 0.01 | 0.005 | 0.0025 | 0.01 | 0.005 | 0.0025 | 0.005 | 0.005 | 0.0025 | 0.02 | 0.01 | |
| 频率范围 | ±5%（Hz~kHz） | —— | —— | —— | —— | —— | —— | —— | —— | —— | —— | —— | —— |
| ±10%（Hz~kHz） | 10~11 | 10~10 | 5~10 | 5~10 | 5~10 | 5~10 | 5~10 | 5~10 | 5~10 | 5~10 | 5~10 | 5~10 | |
| 安装谐振频率（kHz） | ≥70 | ≥70 | ≥70 | ≥70 | ≥70 | ≥70 | ≥70 | ≥70 | ≥75 | ≥70 | ≥70 | ≥70 | |
| 横向灵敏度 | ≤5% | ||||||||||||
| 供电电源（VDC） | 18~30 | ||||||||||||
| 供电电流（mA） | 2~20 | ||||||||||||
| 输出阻抗（Ω） | ≤100 | ||||||||||||
| 直流偏置电压（V） | 8~12 | ||||||||||||
| 电噪声 功率谱密度 (μg/√Hz) | 10Hz | 4800 | 2400 | 1200 | 600 | 2400 | 1200 | 600 | 1200 | 1200 | 600 | 4800 | 2400 |
| 100Hz | 1600 | 800 | 400 | 200 | 800 | 400 | 200 | 400 | 400 | 200 | 1600 | 800 | |
| 1000Hz | 1200 | 600 | 300 | 150 | 600 | 300 | 150 | 300 | 300 | 150 | 1200 | 600 | |
| 安装绝缘电阻 | —— | —— | —— | —— | —— | —— | —— | —— | —— | —— | ≥1x108 | ≥1x108 | |
| 最大承受加速度值(g peak) | —— | —— | 6000 | 3500 | —— | 6000 | 4000 | 6000 | 6000 | 3000 | —— | —— | |
| 最大承受冲击值（g peak) | 25000 | 15000 | 10000 | 6000 | 13000 | 8000 | 5000 | 8000 | 8000 | 5000 | 25000 | 13000 | |
| 工作温度（℃） | -50~125 | ||||||||||||
| 密封形式 | 激光焊接 | ||||||||||||
| 敏感材料 | 高端 压电陶瓷/剪切 | ||||||||||||
| 外壳材料 | 不锈钢 | 钛合金 | 钛合金 | ||||||||||
| 安装方式 | 通孔M4圆锥螺栓安装 | 粘接/M2.5内螺纹螺孔（配绝缘安装座552130） | M6x0.75圆锥螺栓安装 | ||||||||||
| 重量（克） | 11.5 | 11.5 | 11.5 | 11.5 | 7.7 | 7.7 | 7.7 | 4.9 | 5.0 | 5.0 | 19 | 19 | |
| 传感器输出形式 | M5x3接嘴同侧 | 1/4"-28四芯输出 | 1/4"-28四芯输出 | 连体电缆 | |||||||||
| 电缆两端接头形式 | M5—BNC(511xx12)；1/4"-28四芯接头—3xBNC（516xx17）；1/4"-28四芯接头—1/4"-28四芯接嘴（516xx15） | ||||||||||||
| 常用电缆选项 (电缆描述/型号) | *电缆两端接头 M5——BNC：Φ3mm PVC电缆（5114312）；Φ3mm TPV电缆（5112312）；Φ2mm 四氟高温电缆（5111212） *电缆两端接头 1/4"-28四芯接头——3xBNC：Φ3mm PVC四芯电缆（5161417）；Φ3mm TPV电缆（5163417）；Φ3mm四氟高温电缆（5161517） *电缆两端接头 1/4"-28四芯接头——1/4"-28四芯接嘴：Φ3mm PVC四芯电缆（5161415）；Φ3mm TPV电缆（5163415）；Φ3mm 四氟高温电缆（5161515） | ||||||||||||
| 标准附件 | ①M4安装螺栓 (通孔安装)，M2.5-M5 安装螺钉 (立方体)；②标配：1米 TPV四芯电缆 (输出四芯接嘴)，标配3根1米 TPV同轴电缆 (输出3xM5接嘴)：③出厂校验报告 | ||||||||||||
| 其他选项 | *型号+“E”：选配输出接嘴为英制10-32螺纹 *型号+“F”：选配防水连体电缆（IP68）（注：频率响应的高频截止频率因连体电缆会发生变化，具体高频截止频率将以传感器校验报告为准） | ||||||||||||
