全新设计振动台配套传感器
扩展低温的振动台配用传感器
型号(普通) | 13187/13287 | 14187/14287 | 11259 | |
外形尺寸mm(六角x高) | 13x22.5/13.5x16 | 13x22.5/13.5x16 | 14x20(L四方xH) | |
特征描述 | 替代原14108,13108;小型化设计;校验用标准传感器 | |||
灵敏度(mV/g) | 50 | 100 | 10(±2%) | |
测量范围(g peak) | ±100 | ±50 | ±500 | |
幅值线性 | ≤±1% | |||
宽频带分辨率(g rms) | 0.0001 | 0.00005 | 0.0005 | |
频率范围 | ±5%(Hz~kHz) | —— | —— | 1~11 |
±10%(Hz~kHz) | 0.5~10 | 0.5~10 | 1~14 | |
安装谐振频率(kHz) | ≥35 | ≥33 | ≥30 | |
横向灵敏度 | ≤5% | ≤3% | ||
供电电源(VDC) | 18~30 | |||
供电电流(mA) | 2~20 | |||
输出阻抗(Ω) | ≤100 | |||
直流偏置电压(V) | 8~12 | |||
电噪声 功率谱密度 (μg/√Hz) | 10Hz | 24 | 12 | 120 |
100Hz | 8 | 4 | 40 | |
1000Hz | 6 | 3 | 30 | |
安装绝缘电阻 | —— | —— | —— | |
最大承受加速度值(g peak) | 800 | 400 | 3000 | |
最大承受冲击值(g peak) | 2000 | 1000 | 8000 | |
工作温度(℃) | -50~125 | |||
密封形式 | 激光焊接 | |||
敏感材料 | 普通 压电陶瓷/剪切 | 高端 压电陶瓷/剪切 | ||
外壳材料 | 不锈钢 | 钛合金 | ||
安装方式_内螺纹螺孔 | M5 | 上端:M5(可选) 下端:M5 | ||
重量(克) | 12 | 15 | 20 | |

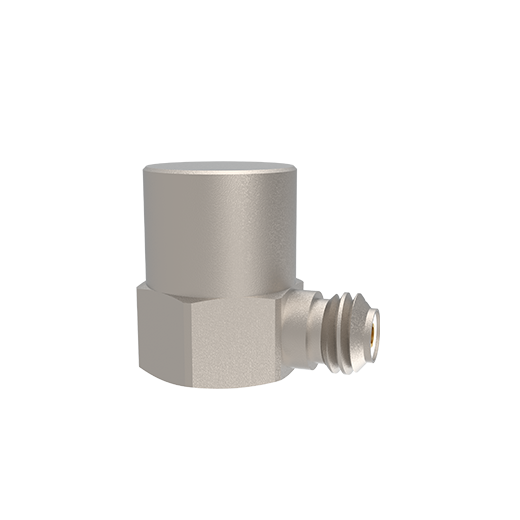

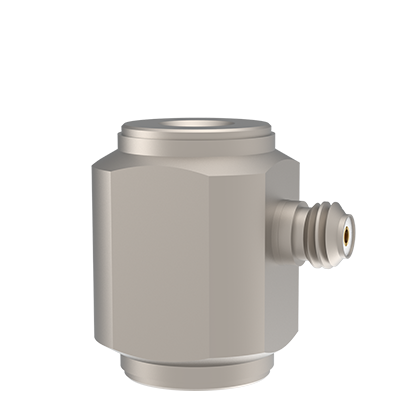

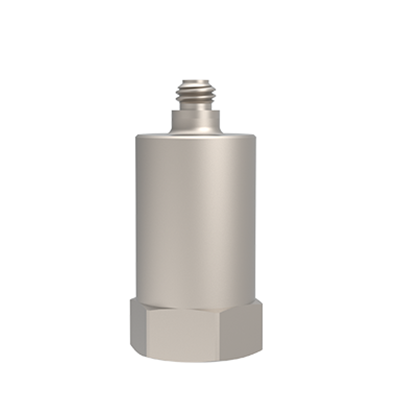

传感器输出形式 | M5顶端/侧端输出 | M5侧端输出 | ||
电缆两端接头形式 | M5—BNC(511xx12);M5—M5(511xx11) | |||
常用电缆选项 (电缆描述/型号) | * 电缆两端接头 M5—BNC:Φ3mm PVC电缆(5111312);Φ3mm TPV电缆(5112812) * 电缆两端接头 M5—M5:Φ3mm PVC电缆(5111311);Φ3mm TPV电缆(5112811) | |||
标准附件 | ①M5安装螺钉;②标配:1米PVC同轴电缆;③出厂校验报告 | |||
其他选项 | * 型号+“F”:选配5米/10米防水连体电缆(IP68) 注:频率响应的高频截止频率可能因连体电缆会发生变化,具体高频截止频率将以传感器校验报告为准,11259标准传感器除外 |
