量程覆盖范围4000g~35000g，5档灵敏度可选
外壳有钛合金、不锈钢，以及对地绝缘（专利）三种结构形式
通孔安装螺栓，大量程采用圆锥（专利）安装螺栓
| 型号（高端型） | J20506 | J20505 | J20509 | J22511 | J21506 | J21505 | J21507 | J21509 | J21516 | J21515 | J20510 | J21519 | |

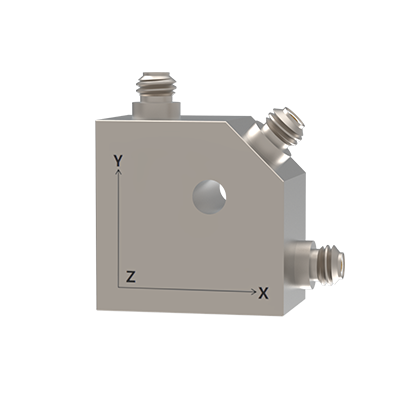

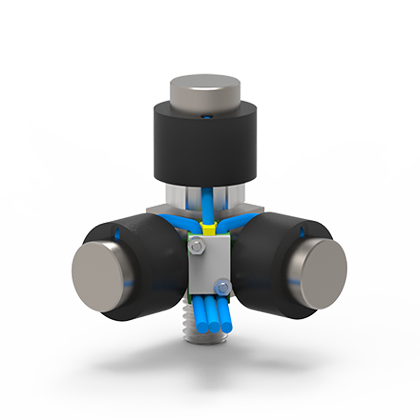

| 特征描述 | 钛合金四方形 通孔M4螺栓，3xM5输出 | 小型不锈钢长方形壳体，通孔圆锥安装螺栓，3xM5同侧接嘴 | 全新独特设计，安装对地绝缘，整体高钢性设计 可靠、稳定的连体电缆输出 | ||||||||||
| 外形尺寸 mm (长x宽x高/三维) | 14x14x10 | 14x14x10 | 14x14x10 | 15x15x10 | 18.5x10.5x10 | 20x12.5x10 | 18.5x10.5x10 | 20x12.5x10 | 26x26x34 | 26x26x34 | 26x26x34 | 26x26x34 | |
| 灵敏度（pC/g） | 0.3 | 0.5 | 1 | 2 | 0.3 | 0.5 | 0.07 | 1 | 0.3 | 0.5 | 0.07 | 1 | |
| 测量范围（g peak） | ±25000 | ±15000 | ±5000 | ±4000 | ±25000 | ±15000 | ±35000 | ±10000 | ±25000 | ±20000 | ±35000 | ±10000 | |
| 幅值线性（满量程） | ±5% | ±3% | ±2% | ±1% | ±5% | ±3% | ±10% | ±2% | ±5% | ±3% | ±10% | ±2% | |
| 频率范围 | ±10%（Hz~kHz） | 2~10 | 2~10 | 2~10 | 2~10 | 2~10 | 2~10 | 2~10 | 2~10 | 2~10 | 2~10 | 2~10 | 2~10 |
| 安装谐振频率（kHz） | ≥80 | ≥80 | ≥80 | ≥80 | ≥85 | ≥85 | ≥85 | ≥85 | ≥75 | ≥75 | ≥75 | ≥75 | |
| 横向灵敏度 | ≤5% | ||||||||||||
| 芯体电容（pF） | 240 | 200 | 200 | 900 | 240 | 240 | 100 | 200 | 240 | 240 | 150 | 240 | |
| 芯体绝缘阻抗（Ω） | ≥ 1x1011 | ||||||||||||
| 安装绝缘电阻 | —— | ≥1x108 | |||||||||||
| 最大承受加速度值（g peak） | —— | —— | —— | 3000 | —— | —— | —— | —— | —— | —— | —— | —— | |
| 最大承受冲击值（g peak） | 15000 | 12000 | 12000 | 5000 | 30000 | 20000 | 40000 | 15000 | 30000 | 20000 | 40000 | 15000 | |
| 工作温度（℃） | -50~250 | ||||||||||||
| 密封形式 | 激光焊接 | ||||||||||||
| 敏感材料 | 压电陶瓷/剪切 | ||||||||||||
| 外壳材料 | 钛合金 | 不锈钢 | 钛合金 | ||||||||||
| 安装方式 | 通孔M4螺栓安装 | 通孔M4圆锥螺栓安装 | M6x0.75圆锥螺栓安装 | ||||||||||
| 重量（克） | 7.9 | 8 | 8.2 | 8.3 | 13 | 12.6 | 14 | 12.8 | 18 | 18 | 18 | 18 | |
| 传感器输出形式 | 3xM5 | 3x连体电缆输出 | |||||||||||
| 电缆两端接头形式 | M5—M5（511xx11）；M5—BNC(511xx12) | ||||||||||||
| 常用电缆选项 (电缆描述/型号) | *电缆两端接头 M5—M5：Φ2mm PVC电缆（5111111）；Φ2mm TPV电缆（5113811）；Φ2mm 四氟高温电缆（5111211） *电缆两端接头 M5—BNC：Φ2mm PVC电缆（5111112）；Φ2mm TPV电缆（5113812）；Φ2mm四氟高温电缆（5111212） *电缆两端接头 连体电缆—M5：Φ2mm 四氟高温电缆（5001211）；Φ1.6mm 四氟高温电缆（5002111） | ||||||||||||
| 标准附件 | ①M4安装螺栓 ；②标配：3根1米PVC同轴电缆 ：③出厂校验报告 | ||||||||||||
