备有四种极端温度（-100°C，-70°C，250°C和300°C）可选
适合各类环境综合试验及特殊环境的振动测试
| 型号 | 普通型 | 23155/23255 | 24155/24255 | 23147/23247 | 24147/24247 | 24116/24216 | ||||
| 高端型 | J23150/J23250 | J24150/J24250 | J22157/J22257 | J23157/J23257 | J24157/J24257 | J23158/J23258 | J23156/J23256 | J24156/J24256 | ||
| 特征描述（工作温度） | 普通芯体：-55~160°C 高端芯体：-55~250°C | 普通芯体：-70~160°C 高端芯体：-70~250°C | -100~250°C | -55~300°C | -70~160°C | |||||
| 外形尺寸mm（六角x高） | 13x21/13x16 | 16x26/16x21 | 13x21/13x16 | 13x21/13x16 | 16x26/16x21 | 15x22/15x17 | 13x22/13x17 | 16x22/16x17 | 16x24/16x18 | |
| 灵敏度（pC/g） | 10 | 30 | 5 | 10 | 30 | 20 | 10 | 30 | 25 | |
| 测量范围（g peak） | ±4000 | ±1500 | ±600 | ±500 | ±150 | ±300 | ±400 | ±150 | ±200 | |
| 幅值线性 | ±1% | |||||||||
| 频率范围 | ±5%（Hz~kHz） | 0.5~10 | 0.5~7 | 0.5~15 | 0.5~10 | 0.5~7 | 0.5~10 | 0.5~10 | 0.5~7 | —— |
| ±10%（Hz~kHz） | 0.3~11 | 0.3~9 | 0.3~16 | 0.3~11 | 0.3~9 | 0.3~12 | 0.3~11 | 0.3~9 | 0.5~8 | |
| 安装谐振频率（kHz） | ≥42 | ≥27 | ≥48 | ≥42 | ≥27 | ≥42 | ≥42 | ≥27 | ≥25 | |
| 横向灵敏度 | ≤5% | |||||||||
| 芯体电容（pF） | 1250 | 700 | ||||||||
| 芯体绝缘阻抗（Ω） | ≥1x1011 | |||||||||
| 安装绝缘电阻 | —— | |||||||||
| 最大承受加速度值（g peak） | 6000 | 3000 | 800 | 800 | 300 | 600 | 800 | 300 | 1000 | |
| 最大承受冲击值（g peak） | 8000 | 3500 | 800 | 1000 | 350 | 700 | 1000 | 350 | 1000 | |
| 工作温度（℃） | 普通：-55~160°C 高端：-55~250°C | 普通：-70~160°C；高端：-70~250°C | -100~250°C | -55~300°C | -55~300°C | -70~160 | ||||
| 密封形式 | 激光焊接 | |||||||||
| 敏感材料 | 普通/高端 压电陶瓷/剪切 | |||||||||
| 外壳材料 | 不锈钢 | 钛合金 | 不锈钢 | |||||||
| 安装方式_内螺纹螺孔 | M5 | |||||||||
| 重量（克） | 16 | 26 | 12 | 15 | 25 | 15.5 | 16 | 26 | 29 | |

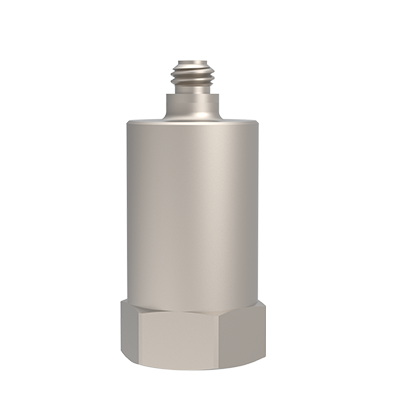

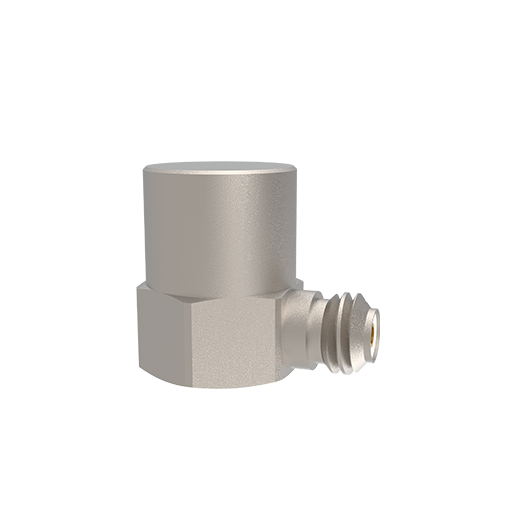

| 传感器输出接头形式 | 2x1xx/J2x1xx M5顶端输出；2x2xx/J2x2xx M5侧端输出 | |||||||||
| 电缆两端接头形式 | M5—M5（511xx11）；M5—BNC（511xx12） | |||||||||
| 常用电缆选项 (电缆描述/型号) | *电缆两端接头 M5—M5：Φ3mm PVC电缆（5111311）；Φ3mm TPV电缆（5112811）；Φ2mm 四氟高温电缆（5111211） *电缆两端接头 M5—BNC：Φ3mm PVC电缆（5111312）；Φ3mm TPV电缆（5112812）；Φ2mm 四氟高温电缆（5111212） | |||||||||
| 标准附件 | ①M5安装螺钉；②标配：1米同轴PVC电缆（普通），1米同轴高温电缆（高端）；③出厂校验报告 | |||||||||
