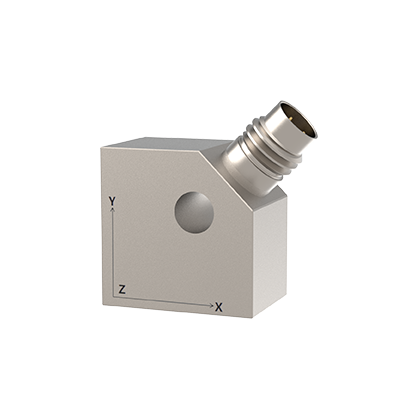

通用机械结构，大中型设备振动测试
螺栓安装，可随意调整测量轴向，振动台振动试验和控制
| 型号 | 普通 | 11502 | 12502 | 13502 | 14502 | 15502 | 16502 | 17502 |
| 高端 | J11502 | J12502 | J13502 | J14502 | J15502 | J16502 | J17502 | |
| 特征描述 | 不锈钢壳体；通孔安装；四芯接嘴输出；其中多种选项；防水连体电缆；低频扩展 | |||||||
| 外形尺寸 mm（长x宽x高） | 16x16x11 | 17x17x11.5 | 17x17x11.5 | 18x18x12.5 | 22x22x14.5 | 28x28x16.5 | 39x39x20 | |
| 灵敏度（mV/g） | 10 | 20 | 50 | 100 | 200 | 500 | 1000 | |
| 测量范围（g peak） | ±500 | ±250 | ±100 | ±50 | ±25 | ±10 | ±5 | |
| 幅值线性 | ≤±1% | |||||||
| 宽频带分辨率（g rms） | 0.0005 | 0.00025 | 0.0001 | 0.00005 | 0.00002 | 0.00001 | 0.000005 | |
| 频率范围 | ±5%(Hz~kHz) | 1~13 | 1~11 | 1~10 | 1~8 | 1~5 | 1~3 | 0.1-2 |
| ±10% (Hz~kHz) | 0.5~14 | 0.5~12 | 0.5~11 | 0.5~10 | 0.5~6 | 0.5~5 | 0.07-3 | |
| 安装谐振频率（kHz） | ≥37 | ≥30 | ≥30 | ≥30 | ≥30 | ≥15 | ≥13 | |
| 横向灵敏度 % | ≤5 | |||||||
| 供电电源（VDC） | 18~30 | |||||||
| 供电电流（mA） | 2~20 | |||||||
| 输出阻抗（Ω） | ≤100 | |||||||
| 直流偏置电压（V） | 8~12 | |||||||
| 电噪声 功率谱密度 (μg/√Hz) | 10Hz | 120 | 60 | 24 | 12 | 6 | 2.4 | 1.2 |
| 100Hz | 40 | 20 | 8 | 4 | 2 | 0.8 | 0.4 | |
| 1000Hz | 30 | 15 | 6 | 3 | 1.5 | 0.6 | 0.3 | |
| 安装绝缘电阻 | —— | |||||||
| 最大承受加速度值（g peak） | 400 | 2000 | 800 | 400 | 200 | 80 | 40 | |
| 最大承受冲击值（g peak） | 1000 | 5000 | 2000 | 1000 | 500 | 200 | 100 | |
| 工作温度（℃） | -50~125 | |||||||
| 密封形式 | 激光焊接 | |||||||
| 敏感材料 | 普通/高端 压电陶瓷/剪切 | |||||||
| 外壳材料 | 不锈钢 | |||||||
| 安装方式_内螺纹螺孔 | M4通孔 | M5通孔 | ||||||
| 重量（克） | 16.6 | 18.7 | 19.8 | 27 | 39 | 100 | 254 | |
| 传感器输出形式 | 1/4"-28 四芯接嘴 | |||||||
| 电缆两端接头形式 | 1/4"-28四芯接头—3xBNC（516xx17）；1/4"-28四芯接头—1/4"-28四芯接嘴（516xx15） | |||||||
| 电缆选项 (电缆描述/型号) | * 电缆两端接头1/4"-28四芯接头—3xBNC：Φ3mm PVC四芯电缆（5161417）；Φ3mm TPV电缆（5163417）；Φ3mm四氟高温电缆（5161517） * 电缆两端接头1/4"-28四芯接头—1/4"-28四芯接嘴：Φ3mm PVC四芯电缆（5161415）；Φ3mm TPV电缆（5163415）；Φ3mm四氟高温电缆（5161515） | |||||||
| 标准附件 | ①M5/M3安装螺栓；②标配1米PVC四芯电缆；③出厂检验报告 | |||||||
| 其他选项 | * 型号+“E”：选配输出1/4-28四芯接嘴为粗针形式 * 型号+“F”：选配防水连体电缆（IP68）（注：频率响应的高频截止频率因连体电缆会发生变化，具体高频截止频率将以传感器校验报告为准） * 型号+“L“：低频扩展，5% -- 0.5 Hz | |||||||
