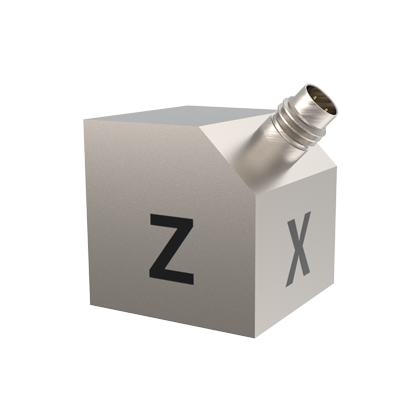

一般机械组件，大中型零部件的振动测试
适合传感器需粘接安装的测试对象
| 型号 | 普通 | 10540 | 11540 | 12540 | 13540 | 14540 | 15540 | 16540 |
| 高端 | J10530 | J11530 | J12530 | J13530 | J14530 | J15530 | J16530 | |
| 特征描述 | 钛合金壳体；其他选项；低频扩展，高温环境，防水连体电缆，粘贴M2.5 | |||||||
| 外形尺寸 mm3(立方) | 10.8 | 10.8 | 10.8 | 12.7 | 14 | 18 | 23 | |
| 灵敏度（mV/g） | 5 | 10 | 20 | 50 | 100 | 200 | 500 | |
| 测量范围（g peak） | ±1000 | ±500 | ±250 | ±100 | ±50 | ±25 | ±10 | |
| 幅值线性 | ≤ ±1% | |||||||
| 宽频带分辨率（g rms） | 0.001 | 0.0005 | 0.00025 | 0.0001 | 0.00005 | 0.000025 | 0.00001 | |
| 频率范围 | ±5%（Hz~kHz） | 1~10 | 1~8 | 1~8/X:1~6 | 1~7/X:1~5 | 1~5 | 1~4 | 1~3 |
| ±10%（Hz~kHz） | 0.5~11 | 0.5~10 | 0.5~10/X:0.5~7 | 0.5~9/X:0.5~7 | 0.5~6 | 0.5~6 | 0.5~4 | |
| 安装谐振频率（kHz） | ≥70 | ≥50 | ≥70 | ≥38 | ≥25 | ≥20 | ≥8 | |
| 横向灵敏度 | ≤5% | |||||||
| 供电电源（VDC） | 18~30 | |||||||
| 供电电流（mA） | 2~20 | |||||||
| 输出阻抗（Ω） | ≤100 | |||||||
| 直流偏置电压（V） | 8~12 | |||||||
| 电噪声 功率谱密度 (μg/√Hz) | 10Hz | 240 | 120 | 60 | 24 | 12 | 6 | 2.4 |
| 100Hz | 80 | 40 | 20 | 8 | 4 | 2 | 0.8 | |
| 1000Hz | 60 | 30 | 15 | 6 | 3 | 1.5 | 0.6 | |
| 安装绝缘电阻 | —— | —— | —— | —— | —— | —— | —— | |
| 最大承受加速度值（g peak） | 2500 | 2000 | 1200 | 800 | 400 | 200 | 80 | |
| 最大承受冲击值（g peak） | 6000 | 5000 | 3000 | 2000 | 1000 | 500 | 200 | |
| 工作温度（℃） | -50~125 | |||||||
| 密封形式 | 激光焊接 | |||||||
| 敏感材料 | 普通/高端 压电陶瓷/剪切 | |||||||
| 外壳材料 | 钛合金 | |||||||
| 安装方式/Y，Z轴方向螺孔 | 粘接/M2.5，可配552130 | 粘贴/M3，可配552130 | ||||||
| 重量（克） | 4.2 | 4.5 | 4.5 | 8.8 | 12.5 | 30.5 | 72 | |
| 传感器输出形式 | 1/4"-28四芯接嘴 | |||||||
| 电缆两端接头形式 | 1/4"-28四芯接头——3xBNC（516xx17）；1/4"-28四芯接头——1/4"-28四芯接嘴（516xx15） | |||||||
| 常用电缆选项 (电缆描述/型号) | * 电缆两端接头 1/4"-28四芯接头—3xBNC：Φ3mm PVC四芯电缆（5161417）；Φ3mm TPV电缆（5163417）；Φ3mm 四氟高温电缆（5161517） * 电缆两端接头 1/4"-28四芯接头—1/4"-28四芯接嘴：Φ3mm PVC四芯电缆 (5161415)；Φ3mm TPV电缆 (5163415)；Φ3mm 四氟高温电缆 (5161515） | |||||||
| 标准附件 | ①M2.5-M5安装螺钉；②标配1米PVC四芯电缆；③出厂校验报告 | |||||||
| 其他选项 | * 型号+“E”：选配输出1/4-28四芯接嘴为粗针形式 * 型号+“H“：升级高温传感器，工作温度-50-160℃；原外形尺10.8mm立方的1X540/J1X530调整为12mm立方体 * 型号+“F”：选配防水连体电缆（IP68）(注：频率响应的高频截止频率因连体电缆会发生变化，具体高频截止频率将以传感器校验报告为准）选配防水连体电缆，原外形尺寸10.8mm2，调整至12mm2 * 型号+“L“：低频扩展，5% -- 0.5 Hz | |||||||
