小型机械组件和零部件的振动测试
适合传感器需粘接安装的测试对象
| 型号（高端） | J10522 | J10523 | J10533 | J11533 | J12533 | J13533 | J14533 | J15533 | J16533 | J17533 | |
| 外形尺寸 mm3（立方） | 6.2 | 8 | 9.5 | 9.5 | 9.5 | 11 | 12 | 16.5 | 19 | 23 | |
| 特征描述 | 小型钛合金壳体，最小立方体为6.2x6.2x6.2mm | ||||||||||
| 灵敏度（mV/g） | 4 | 15 | 5 | 10 | 20 | 50 | 100 | 200 | 500 | 1000 | |
| 测量范围（g peak） | ±1250 | ±500 | ±1000 | ±500 | ±250 | ±100 | ±50 | ±25 | ±10 | ±5 | |
| 幅值线性 | ≤±1% | ||||||||||
| 宽频带分辨率（g rms） | 0.001 | 0.0003 | 0.001 | 0.0005 | 0.00025 | 0.0001 | 0.00025 | 0.0003 | 0.00001 | 0.000005 | |
| 频率范围 | ±5%（Hz~kHz） | 1~12/X:1~10 | 1~14/X:1~10 | 1~10/X:1~8 | 1~10/X:1~7 | 1~9/X:1~7 | 1~8/X:1~6 | 1~8/X:1~6 | 1~5 | 1~3 | 1~2.5 |
| ±10%（Hz~kHz） | 0.5~13/X:0.5~11 | 0.5~15/X:0.5~11 | 0.5~11/X:0.5~9 | 0.5~12/X:0.5~8 | 0.5~11/X:0.5~8 | 0.5~10/X:0.5~8 | 0.5~9/X:0.5~8 | 0.5~6 | 0.5~4 | 0.5~3 | |
| 安装谐振频率（kHz） | ≥50 | ≥61 | ≥70 | ≥70 | ≥52 | ≥45 | ≥38 | ≥20 | ≥8 | ≥13 | |
| 横向灵敏度 | ≤5% | ||||||||||
| 供电电源（VDC） | 18-30 | ||||||||||
| 供电电流（mA） | 2-20 | ||||||||||
| 输出阻抗（Ω） | ≤ 100 | ||||||||||
| 直流偏置电压（V） | 8- 12 | ||||||||||
| 电噪声 功率谱密度 (μg/√Hz) | 10Hz | 240 | 120 | 240 | 120 | 60 | 24 | 12 | 6 | 2.4 | 1.2 |
| 100Hz | 80 | 40 | 80 | 40 | 20 | 8 | 4 | 2 | 0.8 | 0.4 | |
| 1000Hz | 60 | 30 | 60 | 30 | 15 | 6 | 3 | 1.5 | 0.6 | 0.3 | |
| 安装绝缘电阻 | —— | ||||||||||
| 最大承受加速度值（g peak） | 1200 | 2000 | 2500 | 2000 | 1200 | 800 | 400 | 200 | 80 | 40 | |
| 最大承受冲击值（g peak） | 3000 | 5000 | 6000 | 5000 | 3000 | 2000 | 1000 | 500 | 200 | 100 | |
| 工作温度（℃） | -50 to 125 | ||||||||||
| 密封形式 | 激光焊接 | ||||||||||
| 敏感材料 | 高端 压电陶瓷/剪切 | ||||||||||
| 外壳材料 | 钛合金 | ||||||||||

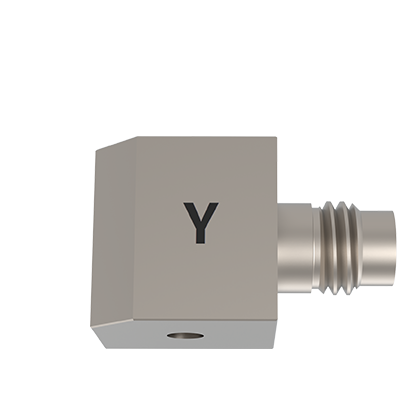

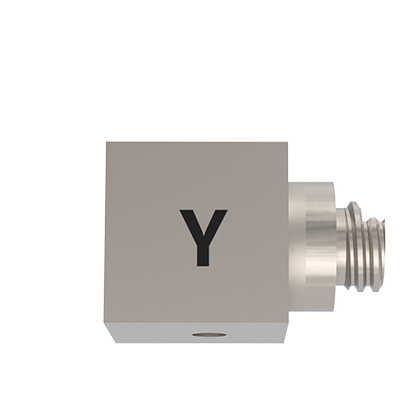

| 安装方式（粘接/Y，Z轴方向螺孔） | 粘贴 | 粘贴/M2 | 粘接/M2.5 | 粘接/M3 | |||||||
| 重量（克） | 1 | 2 | 3.3 | 3.3 | 3.4 | 8.6 | 9 | 30 | 35 | 45 | |

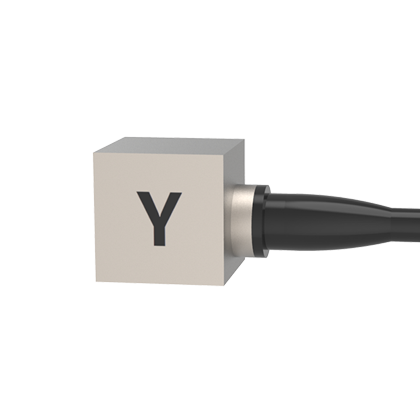

| 传感器输出形式 | 连体电缆 | 8-36 | 1/4"-28 | ||||||||
| 电缆两端接头形式 | 8-36接头—3xBNC (556xx17)；1/4"-28四芯接头——3xBNC（516xx17）；1/4"-28四芯接头——1/4"-28四芯接嘴（516xx15） | ||||||||||
| 电缆选项 (电缆描述/型号) | ∗ 电缆两端接头 1/4"-28四芯接头—3xBNC：Φ3mm PVC四芯电缆（5161417）；Φ3mm TPV电缆（5163417）；Φ3mm 四氟高温电缆（5161517） ∗ 电缆两端接头 1/4"-28四芯接头—1/4"-28四芯接嘴：Φ3mm PVC四芯电缆 (5161415)；Φ3mm TPV电缆 (5163415)； Φ3mm 四氟高温电缆 (5161515） ∗ 电缆两端接头 8-36接头—3xBNC：Φ2mm TPV电缆(5565417)；Φ2mm 四氟高温电缆(5565517) | ||||||||||
| 标准附件 | ①M2.5-M5 /M3-M5 安装螺钉；②标配1米PVC四芯电缆；③出厂校验报告；④配氧化铝绝缘座 | ||||||||||
| 其他选项 | ∗ 型号+“E”：选配输出1/4-28四芯接嘴为粗针形式 | ||||||||||
