常规振动试验和控制
机械产品结构测试和振动研究
| 型号 | 普通型 | 10140/10240 | 11140/11240 | 12140/12240 | 13140/13240 | 14140/14240 | 15140/15240 | 16140/16240 | 17140/17240 | 18140/18240 |
| 高端型 | J10130/J10230 | J11130/J11230 | J12130/J12230 | J13130/J13230 | J14130/J14230 | J15130/J15230 | J16130/J16230 | J17130/J17230 | J18130/J18230 | |
| 特征描述 | 钛合金壳体；标准输出可选：顶端/侧端；其他选项：低频扩展，高温环境，防水连体电缆 | |||||||||
| 外形尺寸mm（六角xH） | 9.5x18（M5顶端）/9.5x11（5-44侧端） | 11x19（M5顶端）/11x15（M5侧端） | 13x21(M5顶端) 13x16(M5侧端) | 16x26(M5顶端) 16x21(M5侧端) | 19x35(M5顶端) 19x28(M5侧端) | 34x43(M5顶端) 34x37(M5侧端) | ||||
| 灵敏度（mV/g） | 5 | 10 | 20 | 50 | 100 | 200 | 500 | 1000 | 5000 | |
| 测量范围（g peak） | ±1000 | ±500 | ±250 | ±100 | ±50 | ±25 | ±10 | ±5 | ±1 | |
| 幅值线性 | ≤±1% | |||||||||
| 宽频带分辨率（g rms） | 0.001 | 0.0005 | 0.00025 | 0.0001 | 0.00005 | 0.000025 | 0.00001 | 0.000005 | 0.000001 | |
| 频率范围 | ±5%(Hz~kHz) | 1~10 | 1~8 | 1~6 | 1~5 | 0.1~2.5 | 0.1~1 | |||
| ±10%(Hz~kHz) | 0.5~12 | 0.5~10 | 0.5~8 | 0.5~7 | 0.06~4 | 0.06~1.2 | ||||
| ±3dB(Hz~kHz) | —— | —— | —— | —— | —— | —— | —— | —— | —— | |
| 安装谐振频率（kHz） | ≥65 | ≥65 | ≥65 | ≥44 | ≥23 | ≥26 | ≥17 | ≥13 | ≥5 | |
| 横向灵敏度 | ≤5% | |||||||||
| 供电电源（VDC） | 18~30 | |||||||||
| 供电电流（mA） | 2~20 | |||||||||
| 输出阻抗（Ω） | ≤100 | |||||||||
| 直流偏置电压（V） | 8~12 | |||||||||
| 电噪声 功率谱密度 (μg/√Hz) | 10Hz | 240 | 120 | 60 | 24 | 12 | 6 | 2.4 | 1.2 | 0.24 |
| 100Hz | 80 | 40 | 20 | 8 | 4 | 2 | 0.8 | 0.4 | 0.08 | |
| 1000Hz | 60 | 30 | 15 | 6 | 3 | 1.5 | 0.6 | 0.3 | 0.06 | |
| 安装绝缘电阻 | —— | —— | —— | —— | —— | —— | —— | ≥1x108 | ≥1x108 | |
| 最大承受加速度值（g peak） | 4000 | 3000 | 2000 | 800 | 400 | 200 | 80 | 40 | 8 | |
| 最大承受冲击值（g peak） | 8000 | 8000 | 5000 | 2000 | 1000 | 500 | 200 | 100 | 20 | |
| 工作温度（℃） | -50~125 | |||||||||
| 密封形式 | 激光焊接 | |||||||||
| 敏感材料 | 普通/高端 压电陶瓷/剪切 | |||||||||
| 外壳材料 | 钛合金 | 普通：不锈钢 高端：钛合金 | 不锈钢 | |||||||
| 安装方式_内螺纹螺孔 | M3-M5 | M5 | ||||||||
| 重量（克） | 3.5 | 3.5 | 3.8 | 6.2 | 6.3 | 10.5 | 23 | 68 | 365 | |

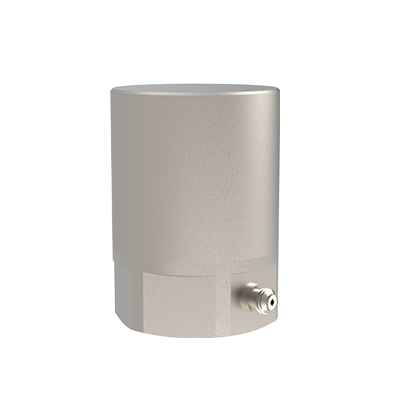

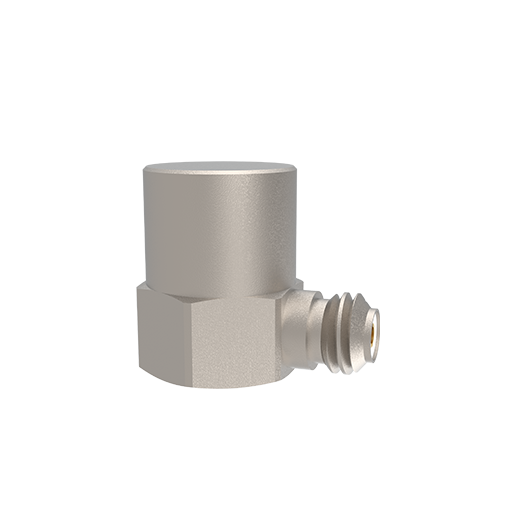

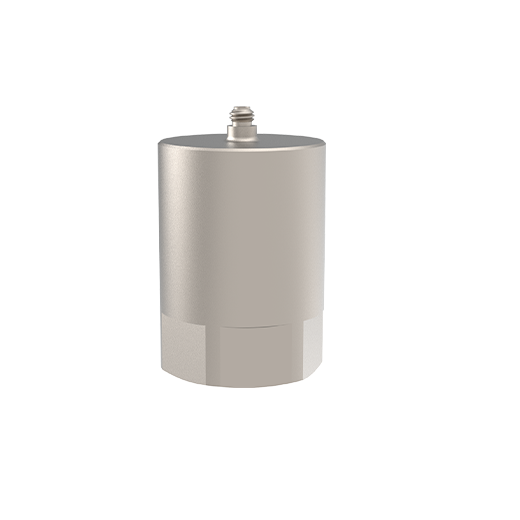

| 传感器输出形式 | 1x140/J1x130 M5顶端输出 1x240/J1x230 5-44侧端输出 | 1x140/J1x130 M5顶端输出 1x240/J1x230 M5侧端输出 | ||||||||
| 电缆两端接头形式 | M5—BNC（511xx12）；5-44—BNC（534xx12） | |||||||||
| 常用电缆选项 电缆描述（型号) | * 电缆两端接头：5-44—BNC：Φ1.6mm TPV电缆（5344912）；Φ1.6mm 四氟高温电缆（5342112） * 电缆两端接头：M5—BNC：Φ3mm PVC电缆（5114312）；Φ3mm TPV电缆（5112312）；Φ2mm四氟高温电缆（5111212） | |||||||||
| 标准附件 | ①M3-M5/M5安装螺钉；②标配1米PVC同轴电缆；③出厂检验报告 | |||||||||
| 其他选项 | * 型号+“E“：选配输出接嘴为英制10-32螺纹 * 型号+“H“：升级高温传感器，工作温度-50-160℃ * 型号+“L“：低频扩展，5%-0.5 Hz * 型号+“F”：选配5米/10米防水电缆（IP68）（注：频率响应的高频截止频率因连体电缆会发生变化，具体高频截止频率将以传感器检验报告为准） 选配防水连体电缆，原六角尺寸9.5mm调整至11mm；5-44侧端输出系列无法选配防水连体电缆 | |||||||||
