小型机械组件和结构的振动测试

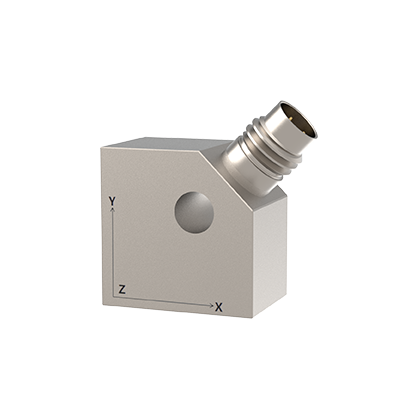

螺栓安装，可随意调整测量轴向
| 型号（高端） | J10501 | J11501 | J12501 | J13506 | J14506 | J13529 | |
| 外形尺寸mm（L四方xH） | 14x14x8.5 | 14x14x8.5 | 14x14x8.5 | 15x15x10 | 16x16x11 | 16x16x12 | |
| 特征描述 | 钛合金外壳；通孔安装；可选项：防水连体电缆 | ||||||
| 灵敏度（mV/g） | 5 | 10 | 20 | 50 | 100 | 70 | |
| 测量范围（g peak） | ±1000 | ±500 | ±250 | ±100 | ±50 | ±30 | |
| 幅值线性 | ≤±1% | ||||||
| 宽频带分辨率（g rms） | 0.001 | 0.0005 | 0.00025 | 0.0001 | 0.00005 | 0.0002 | |
| 频率范围 | ±5%（Hz~kHz） | 2~10 | 1~10 | 1~10 | 1~9 | 1~9 | 1~6 |
| ±10%（Hz~kHz） | 1~12 | 0.5~12 | 0.5~12 | 0.5~11 | 0.5~11 | 0.5~8 | |
| 安装谐振频率（kHz） | ≥70 | ≥70 | ≥60 | ≥40 | ≥37 | ≥14 | |
| 横向灵敏度 | ≤5% | ||||||
| 供电电源（VDC） | 18~30 | ||||||
| 供电电流（mA） | 2~20 | ||||||
| 输出阻抗（Ω） | ≤100 | ||||||
| 直流偏置电压（V） | 8~12 | ||||||
| 电噪声 功率谱密度 (μg/√Hz) | 10Hz | 240 | 120 | 120 | 60 | 12 | 60 |
| 100Hz | 80 | 40 | 40 | 20 | 4 | 20 | |
| 1000Hz | 60 | 30 | 30 | 15 | 3 | 15 | |
| 安装绝缘电阻 | —— | ||||||
| 最大承受加速度值（g peak） | 2500 | 2000 | 1200 | 800 | 400 | 500 | |
| 最大承受冲击值（g peak） | 6000 | 5000 | 3000 | 2000 | 1000 | 1500 | |
| 工作温度（℃） | -50~125 | ||||||
| 密封形式 | 激光焊接 | ||||||
| 敏感材料 | 高端压电陶瓷/剪切 | ||||||
| 外壳材料 | 钛合金 | ||||||
| 安装方式 | M3通孔 | M4通孔 | 2xM3通孔 | ||||
| 重量（克） | 5.5 | 5.8 | 6 | 9 | 12 | 12 | |
| 传感器输出形式 | 1/4"-28四芯接嘴 | ||||||
| 电缆两端接头形式 | 1/4"-28四芯接头—3xBNC（516xx17）；1/4"-28四芯接头—1/4"-28四芯接嘴（516xx15） | ||||||
| 常用电缆选项 (电缆描述/型号) | * 电缆两端接头1/4"-28四芯接头—3xBNC：Φ3mm PVC四芯电缆（5161417）；Φ3mm TPV电缆（5163417）；Φ3mm四氟高温电缆（5161517） * 电缆两端接头1/4"-28四芯接头—1/4"-28四芯接嘴：Φ3mm PVC四芯电缆（5161415）；Φ3mm TPV电缆（5163415）；Φ3mm四氟高温电缆（5161515） | ||||||
| 标准附件 | ①M3/M4安装螺栓；②标配1米PVC四芯电缆；③出厂检验报告 | ||||||
| 其他选项 | *型号+“E”：选配输出1/4-28四芯接嘴为粗针形式 *型号+“F”：选配防水连体电缆（IP68）（注：频率响应的高频截止频率因连体电缆会发生变化，具体高频截止频率将以传感器校验报告为准） | ||||||
