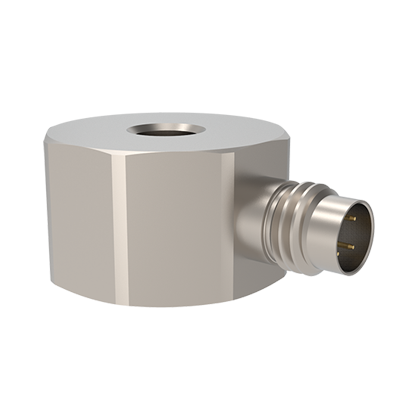

传感器紧凑型设计,整体对地绝缘
中心通孔,螺栓安装
型号(高端) | J11513 | J12513 | J13513 | J14513 | |
特征描述 | 钛合金外壳,壳体对地绝缘;中心通孔安装;其他选项;低频扩展;防水连体电缆 | ||||
外形尺寸mm(八角xH) | 18x13 | 18x13 | 18x13 | 18x13 | |
灵敏度(mV/g) | 10 | 20 | 50 | 100 | |
测量范围(g peak) | ±500 | ±250 | ±100 | ±50 | |
幅值线性 | ≤±1% | ||||
宽频带分辨率(g rms) | 0.0005 | 0.0025 | 0.0001 | 0.00005 | |
频率范围 | ±5%(Hz) | 1~3/Z:1~5 | 1~3/Z:1~5 | 1~3/Z:1~5 | 1~3/Z:1~5 |
±10%(Hz) | 0.5~4/Z:0.5~6 | 0.5~4/Z:0.5~6 | 0.5~4/Z:0.5~6 | 0.5~4/Z:0.5~6 | |
安装谐振频率(kHz) | ≥20 | ≥20 | ≥20 | ≥20 | |
横向灵敏度 | ≤5% | ||||
供电电源(VDC) | 18~30 | ||||
供电电流(mA) | 2~20 | ||||
输出阻抗(Ω) | ≤100 | ||||
直流偏置电压(V) | 8~12 | ||||
电噪声 功率谱密度 (μg/√Hz) | 10Hz | 120 | 60 | 24 | 12 |
100Hz | 40 | 20 | 8 | 4 | |
1000Hz | 30 | 15 | 6 | 3 | |
安装绝缘电阻 | ≥1x108 | ||||
最大承受加速度值(g peak) | 1500 | 1200 | 800 | 400 | |
最大承受冲击值(g peak) | 3000 | 2500 | 1500 | 1000 | |
工作温度(℃) | -50~125 | ||||
密封形式 | 激光焊接 | ||||
敏感材料 | 高端 压电陶瓷/剪切 | ||||
外壳材料 | 钛合金 | ||||
安装方式 | Φ5.1mm通孔/ M5螺栓安装 | ||||
重量(克) | 8 | 9 | 11 | 12 | |
传感器输出形式 | 1/4"-28四芯输出 | ||||
电缆两端接头形式 | 1/4"-28四芯接头—3xBNC(516xx17);1/4"-28四芯接头—1/4"-28四芯接嘴(516xx15) | ||||
常用电缆选项 (电缆描述/型号) | * 电缆两端接头 1/4"-28四芯接头—3xBNC:Φ3mm PVC四芯电缆(5161417);Φ3mm TPV电缆(5163417);Φ3mm 四氟高温电缆(5161517) * 电缆两端接头 1/4"-28四芯接头—1/4"-28四芯接嘴:Φ3mm PVC四芯电缆(5161415);Φ3mm TPV电缆(5163415);Φ3mm 四氟高温电缆(5161515) | ||||
标准附件 | ①M5安装螺栓;②标配1米PVC四芯电缆;③出厂校验报告 | ||||
其他选项 | * 型号+“E”:选配输出1/4-28四芯接嘴为粗针形式 * 型号+“L“:低频扩展,5% -- 0.5 Hz * 型号+“F”:选配5米/10米防水连体电缆(IP68)(注:频率响应的高频截止频率因连体电缆会发生变化,具体高频截止频率将以传感器校验报告为准) |
