各类微小型结构
电子器件、部件的振动测试
多种安装（粘接/螺钉/通孔）和输出形式（顶端/侧端/连体电缆）

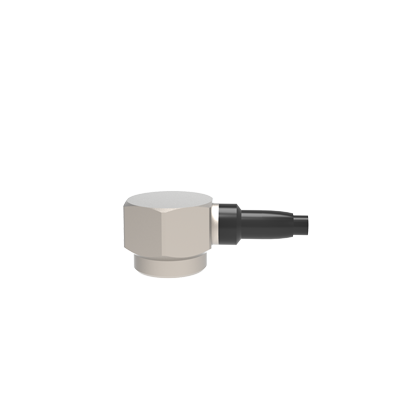

| 型号（高端型） | J10231 | J10232 | J11222 | J10234/35/36/37 | J11234/35/36/37 | J12234/35/36/37 | J13234/35/36/37 | J14234/35/36/37 | |

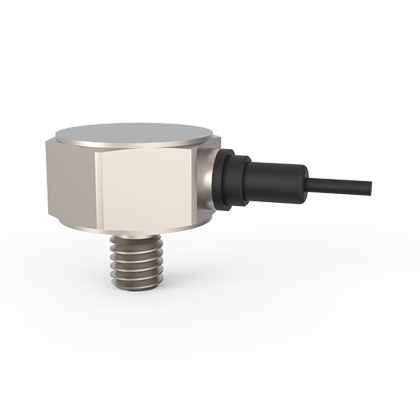

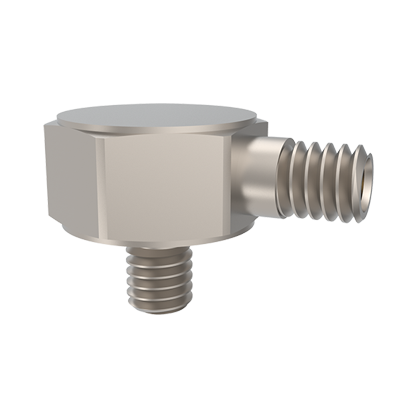

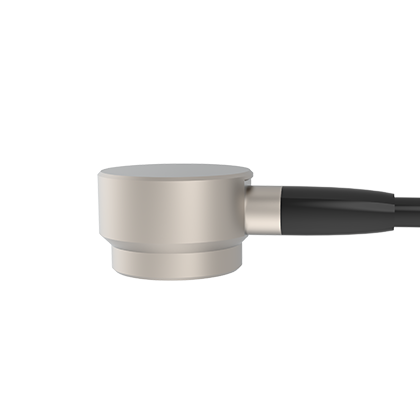

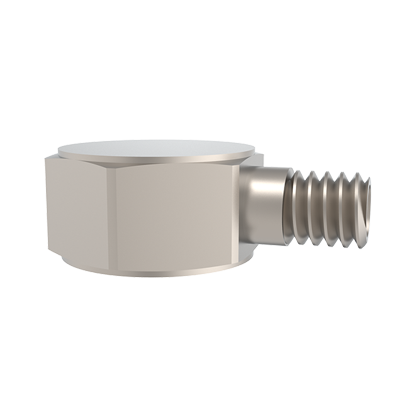

| 特征描述 | 钛合金壳体；两种安装方式（M3螺钉，粘接）；两种输出形式：5-44，连体电缆 | ||||||||
| 外形尺寸mm（六角x高/圆x高） | 8.5x5.1 | 4.7x2.8 | J1x234/235：8.5x4.1（连体电缆输出) J1x236/237：8.5x5.1（5-44接嘴输出) | ||||||
| 灵敏度（mV/g） | 1 | 2 | 4 | 5 | 10 | 20 | 50 | 100 | |
| 测量范围（g peak） | ±5000 | ±2500 | ±1250 | ±1000 | ±500 | ±250 | ±100 | ±50 | |
| 幅值线性 | ≤±1% | ||||||||
| 宽频带分辨率（g rms） | 0.005 | 0.0025 | 0.001 | 0.001 | 0.0005 | 0.00025 | 0.0001 | 0.00005 | |
| 频率范围 | ±5%（Hz~kHz） | —— | —— | 3~10 | 3~11 | 1~11 | 1~11 | 1~11 | 1~10 |
| ±10%（Hz~kHz） | 5~10 | 5~10 | 2~11 | 2~13 | 0.5~12 | 0.5~12 | 0.5~12 | 0.5~11 | |
| 安装谐振频率（kHz） | ≥60 | ≥60 | ≥45 | ≥55 | ≥40 | ≥50螺钉安装 ≥37粘贴 | ≥45螺钉安装 ≥37粘贴 | ≥40螺钉安装 ≥37粘贴 | |
| 横向灵敏度 | ≤5% | ||||||||
| 供电电源（VDC） | 18~30 | ||||||||
| 供电电流（mA） | 2~20 | ||||||||
| 输出阻抗（Ω） | ≤100 | ||||||||
| 直流偏置电压（V） | 8~12 | ||||||||
| 电噪声 功率谱密度 (μg/√Hz) | 10Hz | 1200 | 600 | 240 | 240 | 120 | 60 | 24 | 12 |
| 100Hz | 400 | 200 | 80 | 80 | 40 | 20 | 8 | 4 | |
| 1000Hz | 300 | 150 | 60 | 60 | 30 | 15 | 6 | 3 | |
| 安装绝缘电阻 | —— | ||||||||
| 最大承受加速度值（g peak） | 6000 | 4000 | 3000 | 2500 | 2000 | 1200 | 800 | 400 | |
| 最大承受冲击值（g peak） | 8000 | 6000 | 5000 | 6000 | 5000 | 3000 | 2000 | 1000 | |
| 工作温度（℃） | -50~125 | ||||||||
| 密封形式 | 激光焊接 | ||||||||
| 敏感材料 | 高端压电陶瓷/剪切 | ||||||||
| 外壳材料 | 钛合金 | ||||||||
| 安装方式（连体螺钉/粘接） | J10231/J10232 M3连体螺钉 | 粘贴 | J1x234/J1x237 M3连体螺钉； J1x235/J1x236 粘接 | ||||||
| 重量（克） | 1.0 | 1.5 | 0.17 | 1.0 | 0.9 | 1.0 | 1.5 | 1.9 | |
| 传感器输出形式 | J10231/J10232/J11222 四氟高温连体电缆 +BNC | J1x234/J1x235 Φ1.0mm四氟高温连体电缆+BNC； J1x236/J1x237 侧端5-44接嘴 | |||||||
| 电缆两端接头形式 | 连体电缆+BNC（500xx12）；5-44—BNC（534xx12）；M5-BNC(511xx12) | ||||||||
| 常用电缆选项 (电缆描述/型号) | ⋇ 电缆两端接头 连体电缆+BNC：Φ1.0mm 四氟高温电缆（5002212） ⋇ 电缆两端接头 5-44—BNC：Φ1.6mm TPV电缆（5344912）；Φ1.6mm 四氟高温电缆（5342112） | ||||||||
| 标准附件 | ①1m同轴高温电缆（5-44接头输出），连体1m同轴高温电缆（连体电缆输出），1m同轴高温电缆（M5-BNC）；②出厂校验报告 | ||||||||
| 型号 | 普通型 | 11227 | 13227 | 14227 | 10127 | 11127 | 12127 | 13127 | 14127 |
| 高端型 | J11227 | J13227 | J14227 | J10127 | J11127 | J12127 | J13127 | J14127 | |

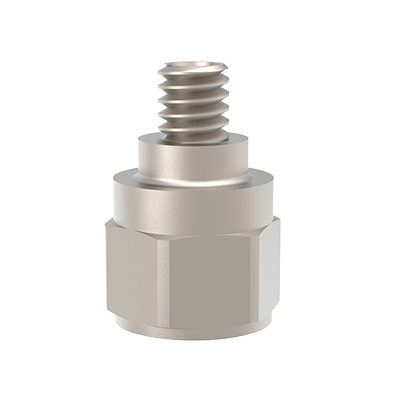

| 特征描述 | 微小型通孔安装（M3螺栓）；微小型顶端接嘴输出 | ||||||||

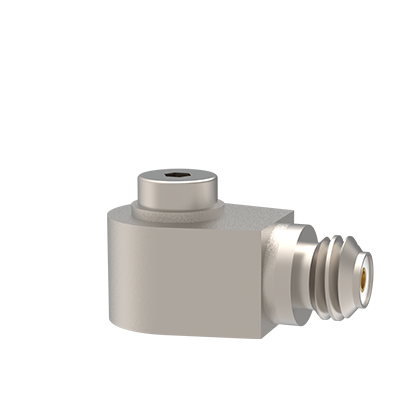

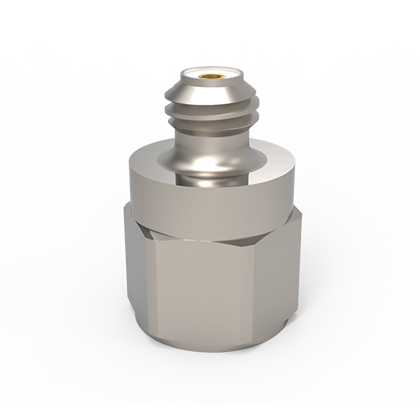

| 外形尺寸mm（LxH/六角xH）） | 10.6x7.2(M3通孔，M5侧端) | 7x8.2（5-44侧端） | 9x10.7（M5顶端） | ||||||
| 灵敏度（mV/g） | 10 | 50 | 100 | 5 | 10 | 20 | 50 | 100 | |
| 测量范围（g peak） | ±500 | ±100 | ±50 | ±1000 | ±500 | ±250 | ±100 | ±50 | |
| 幅值线性 | ≤±1% | ||||||||
| 宽频带分辨率（g rms） | 0.0005 | 0.0001 | 0.00005 | 0.001 | 0.0005 | 0.0025 | 0.0001 | 0.00005 | |
| 频率范围 | ±5%（Hz~kHz） | 2~11 | 2~10 | 2~6 | 2~13 | 2~13 | 2~13 | 2~13 | 2~10 |
| ±10%（Hz~kHz） | 1~13 | 1~11 | 1~8 | 1~14 | 1~14 | 1~14 | 1~14 | 1~11 | |
| 安装谐振频率（kHz） | ≥70 | ≥40 | ≥38 | ≥65 | ≥59 | ≥38 | ≥40 | ≥38 | |
| 横向灵敏度 | ≤5% | ||||||||
| 供电电源（VDC） | 18~30 | ||||||||
| 供电电流（mA） | 2~20 | ||||||||
| 输出阻抗（Ω） | ≤100 | ||||||||
| 直流偏置电压（V） | 8~12 | ||||||||
| 电噪声 功率谱密度 (μg/√Hz) | 10Hz | 120 | 24 | 12 | 240 | 120 | 60 | 24 | 12 |
| 100Hz | 40 | 8 | 4 | 80 | 40 | 20 | 8 | 4 | |
| 1000Hz | 30 | 6 | 3 | 60 | 30 | 15 | 6 | 3 | |
| 安装绝缘电阻 | —— | ||||||||
| 最大承受加速度值（g peak） | 2000 | 800 | 400 | 2500 | 2000 | 1200 | 800 | 400 | |
| 最大承受冲击值（g peak） | 5000 | 2000 | 1000 | 6000 | 5000 | 3000 | 2000 | 1000 | |
| 工作温度（℃） | -50~125 | ||||||||
| 密封形式 | 激光焊接 | ||||||||
| 敏感材料 | 普通/高端 压电陶瓷/剪切 | ||||||||
| 外壳材料 | 钛合金 | ||||||||
| 安装方式（连体螺钉/粘接） | M3通孔 | M3 | M5 | ||||||
| 重量（克） | 2.2 | 2.2 | 2.2 | 1.3 | 1.3 | 1.5 | 2.7 | 3 | |
| 传感器输出形式 | M5侧端 | M5侧端 | M5侧端 | 5-44顶端 | 5-44顶端 | 5-44顶端 | M5顶端 | M5顶端 | |
| 电缆两端接头形式 | 连体电缆+BNC（500xx12）；5-44—BNC（534xx12）；M5-BNC(511xx12) | ||||||||
| 常用电缆选项 (电缆描述/型号) | ⋇ 电缆两端接头 连体电缆+BNC：Φ1.0mm 四氟高温电缆（5002212） ⋇ 电缆两端接头 5-44—BNC：Φ1.6mm TPV电缆（5344912）；Φ1.6mm 四氟高温电缆（5342112） ⋇ 电缆两端接头 M5-BNC：Φ2.0mm PVC电缆（5111112）；Φ2.0mm TPV电缆（5113812）；Φ2.0mm 四氟高温电缆（5111212） | ||||||||
| 标准附件 | ①1米同轴高温电缆（5-44接头输出），连体1米同轴高温电缆（连体电缆输出），1米同轴高温电缆（M5-BNC）；②出厂校验报告 | ||||||||
