IEPE电压输出，对地绝缘，冲击量程高达5万g
采用获得多项专利的全新结构设计
| 型号（高端） | J10101 J10201 | J10100 J10200 | J10102 J10202 | J10136 | J10131 | J10132 | J10137 | J10133 | J10134 | J10145 | J10138 | J10139 | J10135 | |

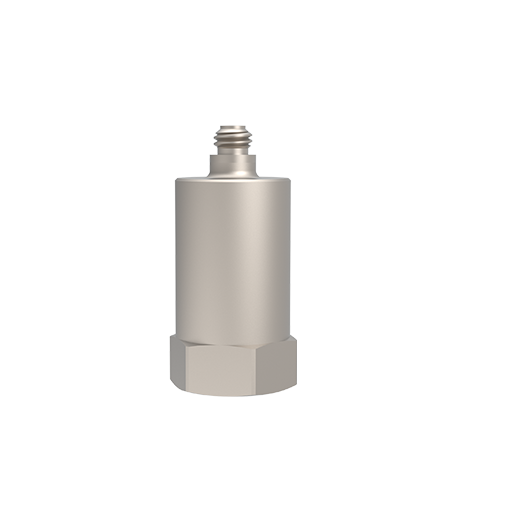

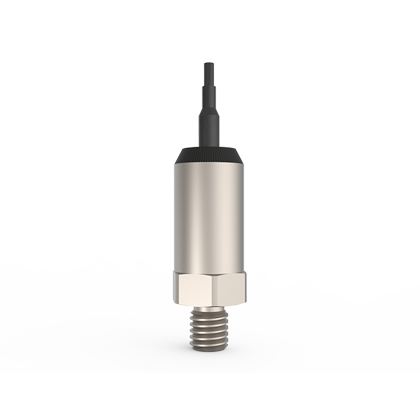

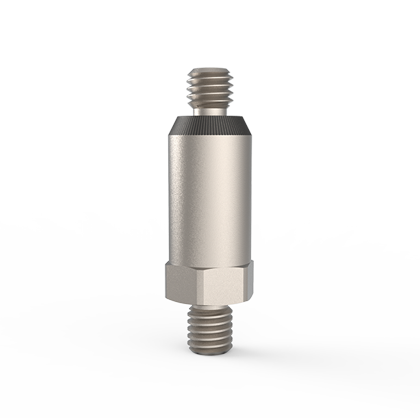

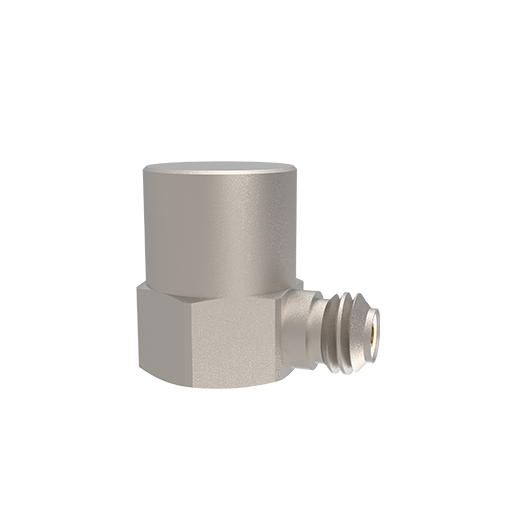

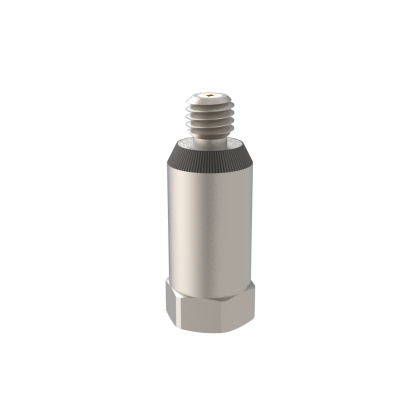

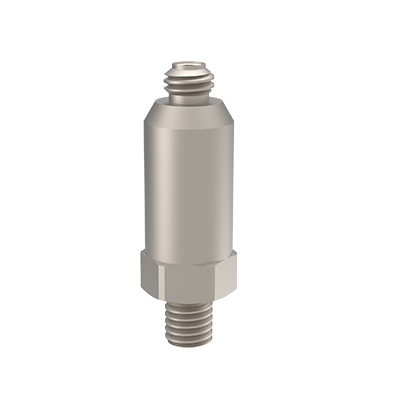

| 特征描述 | 钛合金壳体，外壳对地不绝缘，M5接嘴输出，M5螺纹孔安装 | 不锈钢壳体，外壳对地不绝缘，M5接嘴输出，M5连体螺栓安装 | 不锈钢壳体，外壳对地绝缘，M5连体螺栓安装，M5接嘴输出 | 钛合金壳体，外壳对地绝缘，M5连体安装螺栓，连体电缆输出 | ||||||||||
| 外形尺寸mm（六角x高） | 11x21(J1010x M5顶端） 11x15(J1020x M5侧端) | 9x26 | 9x26 | 9x26 | 12x21 | 12x21 | 12x21 | 12x25 | 12x25 | 12x25 | 12x25 | |||
| 灵敏度（mV/g） | 0.5 | 1 | 2 | 0.5 | 1 | 2 | 0.5 | 1 | 2 | 0.1 | 0.25 | 0.5 | 1 | |
| 测量范围（g peak） | ±10000 | ±5000 | ±2500 | ±10000 | ±5000 | ±2500 | ±10000 | ±5000 | ±2500 | ±50000 | ±20000 | ±10000 | ±5000 | |
| 幅值线性 （满量程） | ±3% | ±1% | ±1% | ±3% | ±1% | ±1% | ±3% | ±1% | ±1% | ±5% | ±3% | ±3% | ±1% | |
| 宽频带分辨率（g rms） | 0.01 | 0.005 | 0.0025 | 0.01 | 0.005 | 0.0025 | 0.01 | 0.005 | 0.0025 | 0.05 | 0.04 | 0.02 | 0.005 | |
| 频率范围 | ±5%（Hz~kHz） | —— | —— | —— | —— | —— | —— | —— | —— | —— | —— | —— | —— | —— |
| ±10%（Hz~kHz） | 10~11 | 5~11 | 5~11 | 5~12 | 5~11 | 5~11 | 10~11 | 5~11 | 5~11 | 10~11 | 10~11 | 10~11 | 5~11 | |
| 安装谐振频率（kHz） | ≥80 | ≥80 | ≥80 | ≥60 | ≥60 | ≥50 | ≥50 | ≥50 | ≥45 | ≥70 | ≥70 | ≥70 | ≥60 | |
| 横向灵敏度 | ≤5% | |||||||||||||
| 供电电源（VDC） | 18~30 | |||||||||||||
| 供电电流（mA） | 2~20 | |||||||||||||
| 输出阻抗（Ω） | ≤100 | |||||||||||||
| 直流偏置电压（V） | 8~12 | |||||||||||||
| 电噪声 功率谱密度 (μg/√Hz) | 10Hz | 2400 | 1200 | 600 | 2400 | 1200 | 600 | 2400 | 1200 | 600 | 120 | 4800 | 2400 | 1200 |
| 100Hz | 800 | 400 | 200 | 800 | 400 | 200 | 800 | 400 | 200 | 40 | 1600 | 800 | 400 | |
| 1000Hz | 600 | 300 | 150 | 600 | 300 | 150 | 600 | 300 | 150 | 30 | 1200 | 600 | 300 | |
| 安装绝缘电阻 | —— | —— | —— | —— | —— | —— | ≥1x108 | ≥1x108 | ≥1x108 | ≥1x108 | ≥1x108 | ≥1x108 | ≥1x108 | |
| 最大承受加速度值（g peak） | —— | 6000 | 4000 | 6000 | 6000 | 4000 | 6000 | 6000 | 4000 | 600 | —— | —— | 6000 | |
| 最大承受冲击值（g peak） | 15000 | 10000 | 8000 | 15000 | 10000 | 6000 | 15000 | 10000 | 6000 | 60000 | 30000 | 15000 | 10000 | |
| 工作温度（℃） | -50~125 | |||||||||||||
| 密封形式 | 激光焊接 | |||||||||||||
| 敏感材料 | 高端 压电陶瓷/剪切 | |||||||||||||
| 外壳材料 | 钛合金 | 不锈钢 | 钛合金 | |||||||||||
| 安装方式 | M5内螺纹孔 | M5连体螺栓 | M5连体螺栓 | M5连体螺栓 | ||||||||||
| 重量（克） | 5.4 | 5.3 | 4.4 | 7.0 | 7.0 | 7.0 | 10.0 | 10.0 | 10.0 | 10.0 | 10.0 | 10.0 | 10.0 | |
| 传感器输出形式 | M5顶端输出/M5侧端输出 | M5顶端输出 | M5顶端输出 | 连体电缆输出 | ||||||||||
| 电缆两端接头形式 | M5——BNC（511xx12）；连体+M5(5--1211)；连体+BNC（5--1212） | |||||||||||||
| 常用电缆选项 (电缆描述/型号) | * M5接嘴输出：电缆两端接头 M5—BNC： Φ3mm PVC电缆（5114312）； Φ3mm TPV电缆（5112312）； Φ2mm 四氟高温电缆（5111212） * 连体电缆输出：电缆两端接头 连体+M5： Φ2mm 四氟高温电缆（5001211）；连体+BNC:Φ2mm 四氟高温电缆（5001212） | |||||||||||||
| 标准附件 | ①M5安装螺钉（安装为M5内螺纹孔）；②标配：1米同轴TPV电缆（输出M5接嘴），连体1米同轴高温电缆（连体电缆输出）；③出厂校验报告 | |||||||||||||
